آیا می توان از دریچه توپ تیتانیوم در سیستم های گاز استفاده کرد؟

آیا می توان از دریچه توپ تیتانیوم در سیستم های گاز استفاده کرد؟ این سوالی است که من به عنوان تأمین کننده دریچه های توپ تیتانیوم از آن سؤال می کنم. و جواب مثبت است! اما مانند هر چیزی در دنیای تجهیزات صنعتی ، مواردی وجود دارد که باید قبل از تصمیم گیری بدانید.

چرا دریچه های توپ تیتانیوم؟

اول از همه ، بیایید در مورد اینکه چرا تیتانیوم چنین ماده ای عالی برای دریچه های توپ در سیستم های گاز است صحبت کنیم. تیتانیوم به دلیل مقاومت در برابر خوردگی عالی شناخته شده است. سیستم های گازی می توانند در معرض انواع مواد خورنده قرار بگیرند ، خواه گاز طبیعی با مقادیر اثری از ترکیبات گوگرد یا گازهای صنعتی باشد که ممکن است توسط محصولات اسیدی داشته باشند. یک شیر توپ تیتانیوم می تواند در برابر این عناصر خورنده بسیار بهتر از بسیاری از مواد دیگر مقاومت کند.

به عنوان مثال ، فولاد کربن ، که معمولاً در برخی از کاربردهای دریچه مورد استفاده قرار می گیرد ، می تواند در هنگام قرار گرفتن در معرض رطوبت و گازهای خاص با گذشت زمان زنگ بزند. این زنگ زدگی نه تنها می تواند طول عمر شیر را کاهش دهد بلکه باعث انسداد یا نشت در سیستم نیز می شود. از طرف دیگر ، تیتانیوم یک لایه اکسید منفعل را روی سطح خود تشکیل می دهد که از آن در برابر خوردگی بیشتر محافظت می کند و عملکرد طولانی مدت و قابل اعتماد در سیستم های گازی را تضمین می کند.

یکی دیگر از مزیت های تیتانیوم ، نسبت وزن بالا به وزن آن است. سیستم های گاز اغلب به دریچه هایی احتیاج دارند که می توانند فشارهای زیادی را تحمل کنند. دریچه های توپ تیتانیوم می توانند قدرت لازم را برای مقاومت در برابر این فشارها در حالی که نسبتاً سبک هستند در مقایسه با دریچه های ساخته شده از مواد سنگین تر فراهم کنند. این امر به ویژه در برنامه های کاربردی که وزن آن نگرانی دارد ، از جمله در سیستم عامل های گاز دریایی یا واحدهای پردازش گاز سیار بسیار مهم است.

سازگاری با گازهای مختلف

دریچه های توپ تیتانیوم با طیف گسترده ای از گازها سازگار هستند. در سیستم های گاز طبیعی ، آنها عالی کار می کنند. گاز طبیعی ترکیبی از هیدروکربن ها است که عمدتا متان است و معمولاً حاوی مقادیر کمی از گازهای دیگر مانند اتان ، پروپان و بوتان است. تیتانیوم می تواند خواص شیمیایی این گازها را بدون هیچ مشکلی اداره کند.

در کاربردهای گاز صنعتی ، مانند تولید اکسیژن ، نیتروژن یا هیدروژن ، دریچه های توپ تیتانیوم نیز گزینه ای مناسب هستند. به عنوان مثال ، در سیستم های گاز هیدروژن ، که در بخش انرژی پاک به طور فزاینده ای اهمیت می یابد ، مقاومت تیتانیوم در برابر هیدروژن در آغوش هیدروژن آن را به یک انتخاب مناسب تبدیل می کند. آغوش هیدروژن می تواند باعث شود فلزات شکننده و تحت فشار قرار بگیرند ، اما تیتانیوم مقاومت خوبی در برابر این پدیده نشان می دهد.

با این حال ، توجه به این نکته حائز اهمیت است که برخی از گازها وجود دارد که ممکن است با تیتانیوم سازگار نباشند. به عنوان مثال ، گاز فلوئور بسیار واکنشی است و می تواند در شرایط خاصی با تیتانیوم واکنش نشان دهد. بنابراین ، قبل از استفاده از شیر توپ تیتانیوم در یک سیستم گاز ، شناخت ترکیب دقیق گاز و مشورت با کارشناسان بسیار مهم است یا به نمودارهای سازگاری شیمیایی مربوطه مراجعه می کنید.

طراحی و ویژگی های شیر

طراحی دریچه توپ تیتانیوم همچنین نقش مهمی در مناسب بودن آن برای سیستم های گاز دارد. یک شیر توپ طراحی شده برای جلوگیری از نشت گاز باید دارای یک مهر و موم محکم باشد. بیشتر دریچه های توپ تیتانیوم از طراحی توپ شناور یا Trunnion استفاده می کنند.

در یک دریچه توپ شناور ، توپ آزاد است که کمی در بدنه دریچه حرکت کند. هنگامی که دریچه بسته شد ، فشار گاز توپ را در مقابل صندلی مجبور می کند و یک مهر و موم محکم ایجاد می کند. این طرح ساده و مقرون به صرفه است و در سیستم های گاز فشار کم و متوسط به خوبی کار می کند.

Trunnion - دریچه های توپ نصب شده ، از طرف دیگر ، برای کاربردهای گاز فشار بالا بهتر مناسب هستند. در این طرح ، توپ توسط Trunnions (پین) در بالا و پایین پشتیبانی می شود که به توزیع فشار به طور مساوی کمک می کند و بار را روی صندلی ها کاهش می دهد. این یک مهر و موم قابل اعتماد حتی در فشارهای بسیار بالا را تضمین می کند.

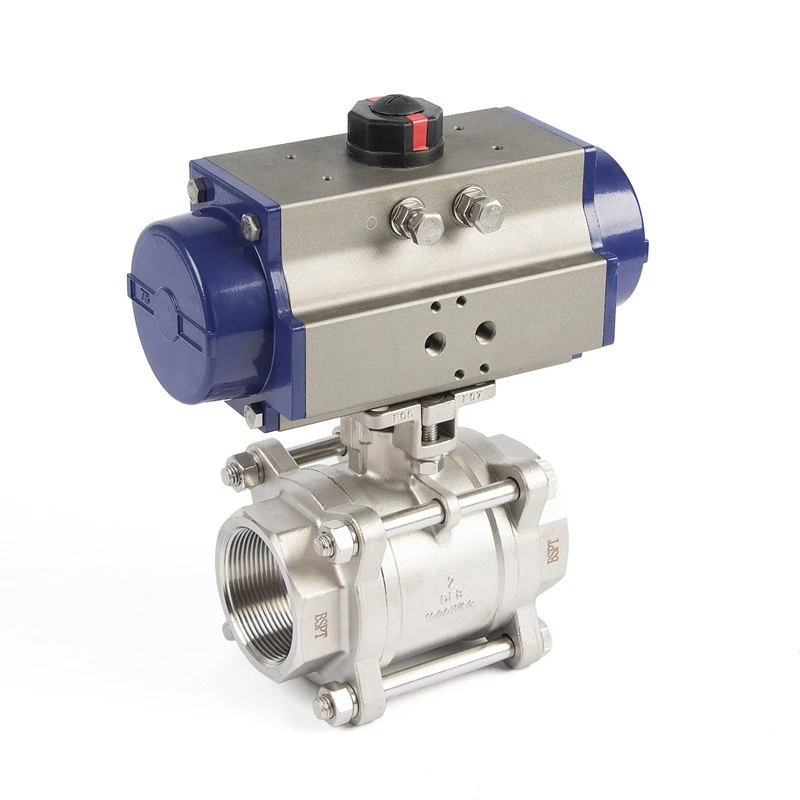

برخی از دریچه های توپ تیتانیوم نیز دارای ویژگی های اضافی هستند که برای سیستم های گاز مفید هستند. به عنوان مثال ،دریچه توپ فلنج محرک پنوماتیکمجهز به محرک های پنوماتیک هستند که امکان عملکرد از راه دور یا خودکار را فراهم می کنند. این در سیستم های گازی در مقیاس بزرگ مفید است که در آن کار کردن با شیرها به صورت دستی عملی نیست. محرک پنوماتیک می تواند در پاسخ به تغییرات در سیستم ، سوپاپ را به سرعت باز یا بسته کند و باعث بهبود کارایی و ایمنی کلی سیستم گاز شود.

برنامه های کاربردی در سیستم های گاز

دریچه های توپ تیتانیوم دارای طیف گسترده ای از کاربردهای سیستم های گاز هستند. در صنعت نفت و گاز بالادست از آنها در سیستم های کنترل Wellhead استفاده می شود. این سیستم ها باید گاز طبیعی فشار زیادی را که از چاه ناشی می شود ، تحمل کنند. دریچه های توپ تیتانیوم می توانند مقاومت و مقاومت در برابر خوردگی لازم را برای اطمینان از عملکرد قابل اعتماد در این محیط سخت فراهم کنند.

در قسمت میانی جریان ، که شامل حمل و نقل و ذخیره سازی گاز است ، از دریچه های توپ تیتانیوم در سیستم های خط لوله استفاده می شود. آنها به کنترل جریان گاز ، جداسازی قسمت های خط لوله برای نگهداری و جلوگیری از جریان برگشتی کمک می کنند. مقاومت در برابر خوردگی آنها از اهمیت ویژه ای در خطوط لوله که ممکن است در زیر زمین دفن شوند یا در معرض عناصر برای مدت طولانی باشند ، مهم است.

در صنعت پردازش گاز پایین دست ، از دریچه های توپ تیتانیوم در کارخانه های تصفیه گاز استفاده می شود. این گیاهان ناخالصی ها را از گاز مانند ترکیبات گوگرد و آب خارج می کنند. دریچه ها باید بتوانند ماهیت فاسد این ناخالصی ها را کنترل کنند و خوردگی تیتانیوم - مقاوم در برابر آن ، آن را به یک انتخاب ایده آل تبدیل می کند.

مقایسه با سایر انواع دریچه

هنگام در نظر گرفتن استفاده از شیر توپ تیتانیوم در سیستم گاز ، مقایسه آن با سایر انواع دریچه نیز مهم است. به عنوان مثال ،فولاد کربن شیر 3 راه توپگزینه دیگری هستند فولاد کربن در مقایسه با تیتانیوم ماده رایج و ارزان تر است. با این حال ، همانطور که قبلاً ذکر شد ، فولاد کربن بیشتر مستعد خوردگی است ، به خصوص در سیستم های گازی با عناصر خورنده.

شیرهای توپ 3 - راه برای منحرف کردن جریان گاز در جهات مختلف مفید هستند. اما اگر گاز خورنده باشد ، یک شیر توپ تیتانیوم 3 - راه ممکن است با وجود هزینه اولیه بالاتر ، سرمایه گذاری طولانی مدت بهتر باشد.

نوع دیگر دریچهدریچه توپبشر این دریچه ها دارای یک ژاکت در اطراف بدنه دریچه هستند که می تواند برای گرم کردن یا خنک کردن شیر و گاز از طریق آن استفاده شود. شیرهای توپ ژاکت تیتانیوم می توانند ضمن ارائه عملکرد اضافی کنترل دما ، همان مزایای مقاوم و مقاومت بالا را ارائه دهند.

تصمیم گیری

اگر به فکر استفاده از شیر توپ تیتانیوم در سیستم گاز خود هستید ، مواردی وجود دارد که باید در نظر بگیرید. ابتدا ترکیب گاز را ارزیابی کنید. همانطور که بحث کردیم ، همه گازها با تیتانیوم سازگار نیستند. دوم ، نیازهای فشار و دما سیستم خود را در نظر بگیرید. اطمینان حاصل کنید که دریچه ای که انتخاب می کنید می تواند این شرایط را کنترل کند.

همچنین ایده خوبی است که با یک متخصص دریچه یا یک تأمین کننده مانند من مشورت کنید. ما می توانیم اطلاعات مفصلی را در مورد انواع مختلف دریچه های توپ تیتانیوم موجود ، ویژگی های آنها و مناسب بودن آنها برای سیستم گاز خاص شما در اختیار شما قرار دهیم.

اگر علاقه مند به کسب اطلاعات بیشتر در مورد دریچه های توپ تیتانیوم برای سیستم گاز خود هستید یا اگر آماده خرید هستید ، دریغ نکنید. ما می توانیم در مورد نیازهای شما به تفصیل بحث کنیم و به شما در یافتن شیر مناسب برای نیازهای خود کمک کنیم. این که آیا این یک دریچه توپ شناور ساده است یا یک دریچه نصب شده پیچیده تر با یک محرک پنوماتیک ، ما شما را تحت پوشش قرار داده ایم.

منابع

• کتابچه راهنمای ASM جلد 2: خواص و انتخاب: آلیاژهای غیر سودمند و مواد ویژه - هدف.
• انتشارات فنی انجمن تولید کنندگان دریچه آمریکا (VMA).
• مقاومت در برابر خوردگی تیتانیوم در محیط های مختلف - مقالات تحقیقاتی از مجلات دانشگاهی.
